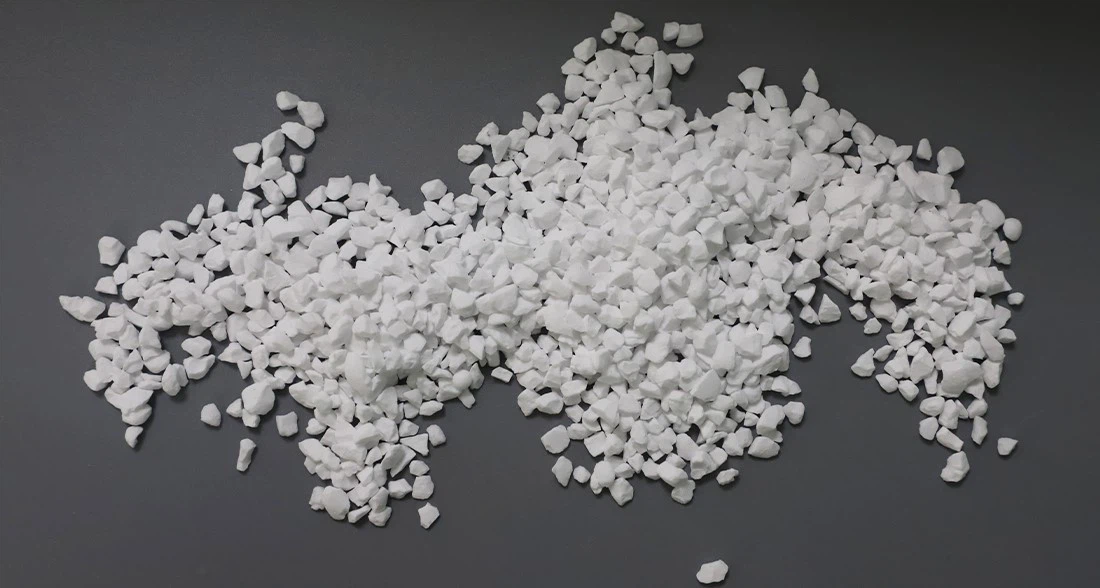

Alumina jadualadalah padat, mengecut sepenuhnya, tersinter -Al2O3struktur agregat yang terdiri daripada 50-400butiran μm. Tabular corundum dinamakan untuk bentuk bijirin seperti plat. Tabular alumina disediakan dengan pengkalsinan pantas ultrafine -Al2O3pelet pada sedikit di bawah suhu lebur. Selepas rawatan haba, 18-20mm pelet dihancurkan atau dikisar untuk mendapatkan korundum jadual pelbagai saiz.
Untuk sifat suhu tinggi yang sangat baik, tahap silikon oksida, oksida besi dan titanium oksida yang rendah dalam korundum adalah sangat penting. Kandungan ultra-rendah besi larut biasanya kurang daripada 0.002% untuk refraktori terikat fosfat. Apabila membandingkan alumina jadual tersinter dengan agregat alumina tinggi sintetik lain, seperti korundum putih bercantum, perbezaan terbesar ialah kandungan kekotoran dengan saiz yang lebih halus. Ini boleh menyebabkan perbezaan prestasi yang besar, terutamanya prestasi suhu tinggi. Kandungan kekotoran yang lebih tinggi diperkenalkan dalam saiz yang lebih halus mengurangkan kestabilan volum suhu tinggi dan rintangan rayapan. Perbezaan besar dapat dilihat apabila membandingkan keliangan korundum putih dan korundum jadual. Walaupun jumlah keliangan kedua-dua agregat adalah sama, terdapat perbezaan yang ketara dalam liang butir.
Keliangan terbuka butiran bercantum adalah 2-3 kali ganda daripada butiran tersinter. Kebanyakan liang alumina bercantum terdiri daripada liang terbuka yang besar, manakala lebih separuh daripada liang alumina jadual adalah liang tertutup. Bahagian pori tertutup yang tinggi diperlukan untuk rintangan kejutan haba yang tinggi, yang merupakan ciri tipikal korundum jadual.
Tabular alumina mempamerkan rintangan kejutan haba yang tinggi dan kekuatan tinggi. Mikrograf elektron mengimbas menunjukkan bahawa permukaan butiran korundum jadual tidak sehalus butiran alumina bercantum, tetapi lebih kasar dengan liang hemisfera cetek. Struktur permukaan ini menggalakkan tindak balasnya dan saling mengunci mekanikal dengan matriks, dengan itu meningkatkan kekuatan refraktori.
Ciri-ciri utama alumina jadual adalah seperti berikut:
1. Ketulenan tinggi Al2O3kepekatan 99.4%;
2. Kekerasan kristal yang sangat tinggi;
3. Keliangan terbuka yang rendah dan 2-3 kali ganda keliangan tertutup yang lebih tinggi;
4. Ketumpatan pembungkusan zarah tinggi sebanyak 3.55-3.6g/cm3;
5. Takat lebur yang tinggi: 2000 darjah;
6. Kelalaian kimia;
7. rintangan kejutan haba yang baik;
8. kestabilan volum yang sangat baik;
9. Kehadiran microcracks;
10. Kekuatan butiran tunggal yang tinggi.
